荣乌高速公路十七沟至大饭铺段小沙湾黄河特大桥运营期长效监测

        项目概述：

荣成至乌海高速公路是国家高速公路网中18条东西横线的第四条。十七沟至大饭铺段起于内蒙古自治区与山西省交界的十七沟村，与荣成至乌海高速公路山西境山阴～平鲁段终点相接，终点与荣成至乌海高速公路大饭铺至东胜段起点相接，总体呈东西走向。

准格尔黄河特大桥主桥为（160+440+160）m预应力混凝土双塔双索面斜拉桥，主桥采用半漂浮体系结构，主梁采用C55混凝土，为预应力混凝土分离式边箱断面，标准断面梁中心高287.4cm，顶板厚30cm，箱型的底板厚30 cm，竖腹板厚40 cm，边跨现浇段采用单箱三室断面，箱梁全宽2840cm。

索塔采用双柱式变截面“A”形索塔，空心薄壁截面。采用C50混凝土。西侧塔高228.6米，东侧塔高128.3米。斜拉索采用扇形布置，顺桥向标准间距8m，边跨加密段为3.5m。共计208根。

小沙湾黄河特大桥全景图

        服务内容：

小沙湾黄河特大桥的长效监测工作主要工作内容如下：

1）环境参数监测；

2）外观检查；

3）结构变形监测；

4）斜拉索索力监测；

5）关键断面应力监测。

        关键技术实施过程：

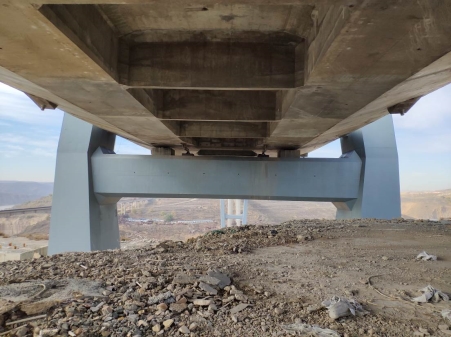

主梁外观检查

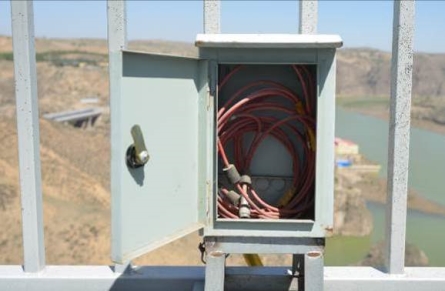

应力采集设备实景图

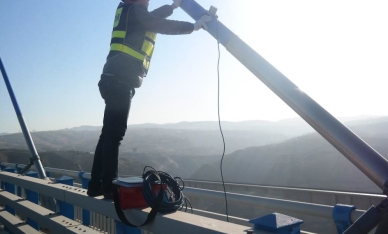

斜拉索索力监测

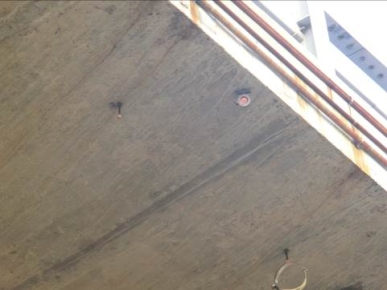

结构变形监测测点布置实景图

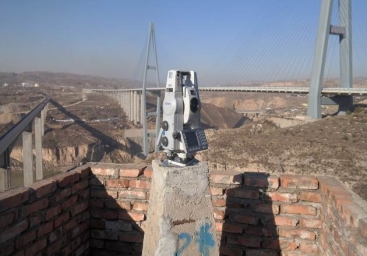

结构变形监测
