新结构与新技术研发实例

节段预制拼装混凝梁桥工业化建造技术

节段梁桥工业化建造技术

以桥梁工业化建造的为出发点,将全体外预应力与轻型薄壁箱梁相结合,形成更能充分发挥间断梁优势的全体外预应力轻型薄壁箱梁桥结构。

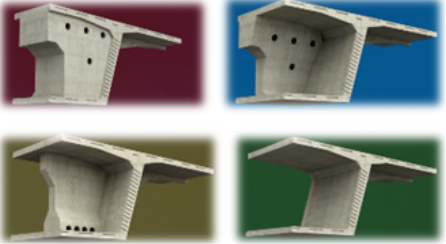

建立了可适应于工业化建造模式的合理跨径范围内的通用构造形式,匹配了标准化配置的全体外预应力形式。形成了高度标准化结构形式,形成了由墩顶块、加强段、标准段和转向段组成的节段形式。

通过对理论研究、缩尺模型试验、足尺模型试验和跟踪测试相结合的方式,系统的解决了全体外预应力节段梁桥的力学性能保障。

通过工业化建造模式的探索和大数据研究,建立了节段梁桥工业化施工的标准模式。同时改进了短线匹配法线形控制技术和控制方法,实现了线形控制模式的革新。以大数据分析为质量控制指标的建立提供支撑。形成节段梁桥工业化建造的成套技术。

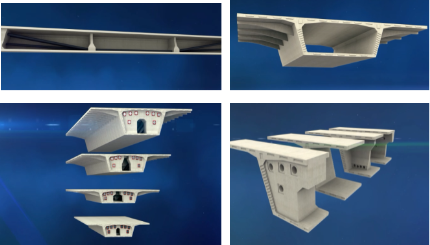

标准化构造形式

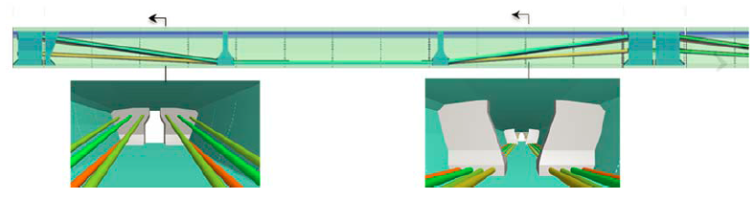

标准化单跨简支配束形式

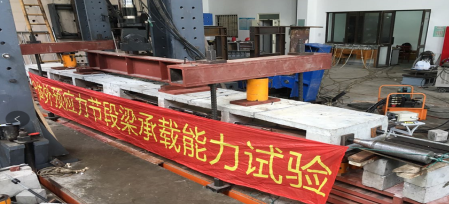

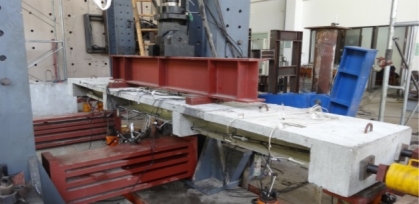

全体外预应力承载能力缩尺模型试验研究

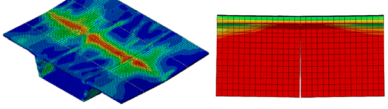

基于工业化建造全体外预应力节段梁力学性能保障方案

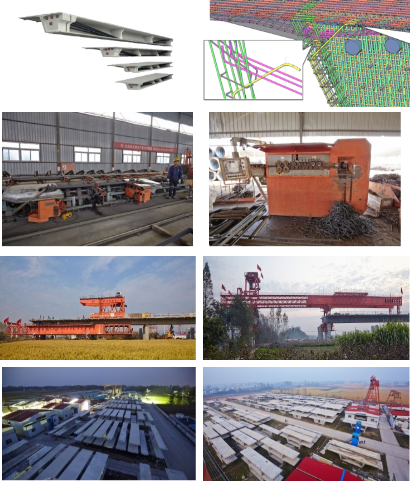

全体外预应力节段梁工业化建造技术

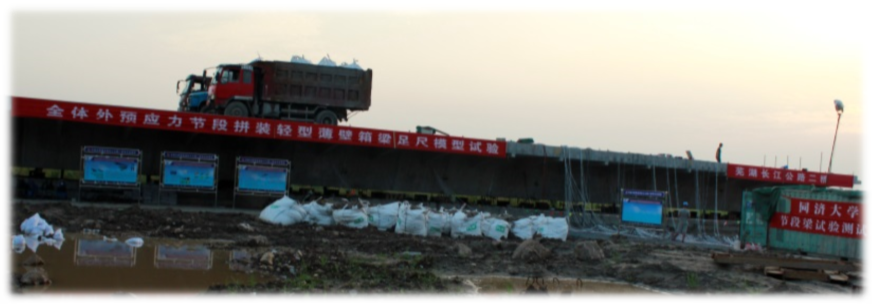

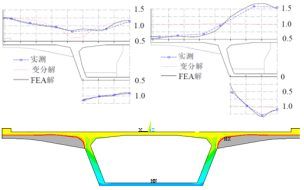

全体外预应力节段梁足尺模型试验研究
